采用多孔、大比表面积硅藻土制备的硅藻泥，当涂层的表面温度低于露点以下时，能快速吸收进来的水蒸汽；当涂层表面温度在露点以上时，能迅速放出吸附水，从而具有一定的防结露性能。

        涂层的厚度直接影响防结露性能，厚度不同，材料的透气性能、呼吸性能和对湿度调节能力均不同。依据HG/T 4560-2013《涂料的防结露性能测试方法》。标准中的测试装置和测试方法，对薄质和厚质两种硅藻泥防结露性能进行测试,结果见下图7和图8.

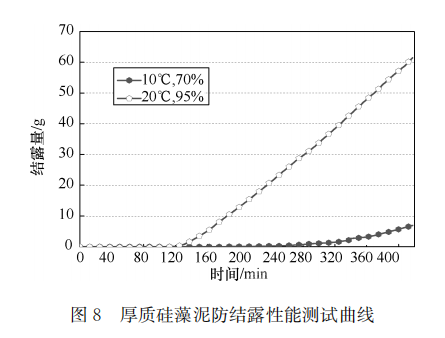

        从图7看,薄质硅藻泥在两个测试条件下的结露时间较早，结露点分别出现在实验开始后的44min和25min，120min的结露量分别为5.04g和16.86g。而图8中的厚质硅藻泥，结露时间显著滞后，在实验进行到120min时，该样品没有出现结露。随着实验过程的进一步延长，露点分别出现在实验开始后的228min和126min，420min的结露量分别为6.93g和61.45g。

        从测试的两个硅藻泥样品的实验结果得出，厚质硅藻泥的防结露性能要远远优于薄质硅藻泥的防结露性能。同时，普通的建筑内墙用的装饰装修涂料样品的结露现象往往发生在十几分钟，而且结露速率和结露量都很大。通过对比硅藻泥和普通内墙涂料，硅藻泥具有一定的延缓或防止建筑墙体结露现象，且随着涂层厚度增加和硅藻土用量的增加，防结露性能随之提高。
